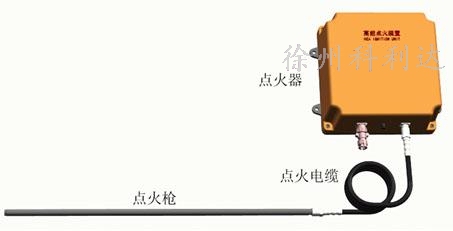

高能點火裝置由XDH系列高能點火器、XBQ系列高能半導體點火槍、XPL系列高壓屏蔽點火電纜三部分組成，可直接點燃天然氣、液化石油氣、柴油、重油、渣油等燃料。半導體點火槍火花能量大，抗污染能力強。廣泛應用于火力電站、石化、冶金行業中各種燃?xì)狻⑷加驮O(shè)備的點火操作。

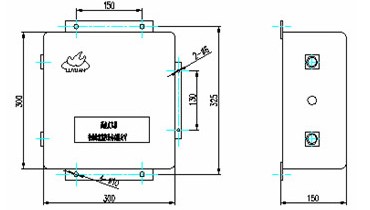

XDH高能點火器

      高能點火器采用電容儲能，發火能量大（單火花能量達焦耳級），半導體發火電咀，具有很強的自潔能力，不受氣氛污染影響，抗油、抗水、抗結焦，耐高溫。廣泛用于電站鍋爐、航空、船舶、石油化工，輕紡及其各種工業燃燒設備的點火，可直接燃天然氣，煤氣以及柴油、重油、渣油霧化的空氣混合氣等。外形及尺寸如圖所示：

技術參數

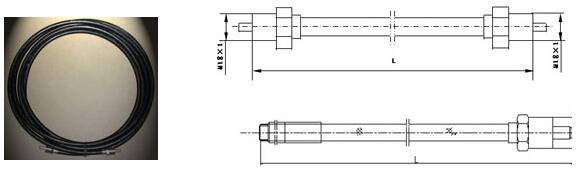

高能點火電纜
      XDH高壓屏蔽電纜
     XDH高壓屏蔽電纜用于連接高能點火器與點火槍，以實現點火能量的可靠、低損耗傳輸。且可屏蔽點火能量的雜散輻射，防止對其他電子設備的電磁干擾。
電纜兩端連接螺紋均為M18X1。外形及尺寸如圖所示；

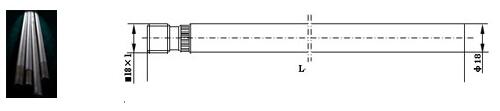

高能點火槍
      XDH高能半島體點火槍XDH高能半導體點火槍采用耐高溫不銹鋼、半導體陶瓷表面放電結構，密封好，抗腐蝕，且具有發火能量大、耐結焦、抗污染、壽命長等特點。點火槍有一體式和分體式兩種結構。點火槍連接電纜一端連接螺紋為M18X1。
外形及尺寸如圖所示：

高能點火裝置
      XDH-20j型系列高能點火裝置廣泛用于電站鍋爐，航空、船舶、石油化工、輕紡及其它各種工業燃燒設備的點火。可直接點燃天然氣、液化煤氣、柴油、重油、渣油霧化空氣混合氣等。代替原始的人工火把，改善勞動條件，實現電子遙控或自動化點火，安全文明。可配套各種點燃監控裝置，以實現數程或電腦控制。
本產品成套裝置由高能點火器（儲能器），XZPL高壓屏蔽電纜，及XZDZ高能半導體電咀（點火槍）等三部分組成。
      高能點火器采用電容儲能，發火能量大（單火花能量達焦耳數量級），半導體發火電咀，具有很強的自凈化能力，不受氣壓污染影響，抗油、抗水、抗結焦、耐高溫。高壓屏蔽電纜，傳輸損耗低，可屏蔽點火能量的雜散輻射，防止對其他現場電子設備的電磁干擾。本裝置具有安全可靠、無污染、壽命長等－系列優點，其技術性能具有世界先進水平。
系列高能點火器
      本產品采用電容儲能充放電原理，包括升壓變壓器、高壓硅整流器，阻容網絡及密封放電管、限流電感、泄放電阻等，所有原件裝在一個鐵制殼體內，加蓋密封，輸入電源采用航空圓型插座，紅色氖泡指示燈，輸入座采用M18×螺紋聯接。
      點火器可通過控制電路操作，為適應不同燃料對點火的要求，本所設計了從貯能2焦耳到20焦耳等不同能量的點火器，可供用戶選擇配套。
○主要型號及技術參數：
高能點火裝置
XDH-20j型系列高能點火裝置廣泛用于電站鍋爐，航空、船舶、石油化工、輕紡及其它各種工業燃燒設備的點火。可直接點燃天然氣、液化煤氣、柴油、重油、渣油霧化空氣混合氣等。代替原始的人工火把，改善勞動條件，實現電子遙控或自動化點火，安全文明。可配套各種點燃監控裝置，以實現數程或電腦控制。
本產品成套裝置由高能點火器（儲能器），XZPL高壓屏蔽電纜，及XZDZ高能半導體電咀（點火槍）等三部分組成。
高能點火器采用電容儲能，發火能量大（單火花能量達焦耳數量級），半導體發火電咀，具有很強的自凈化能力，不受氣壓污染影響，抗油、抗水、抗結焦、耐高溫。高壓屏蔽電纜，傳輸損耗低，可屏蔽點火能量的雜散輻射，防止對其他現場電子設備的電磁干擾。本裝置具有安全可靠、無污染、壽命長等－系列優點，其技術性能具有世界先進水平。
系列高能點火器

本產品采用電容儲能充放電原理，包括升壓變壓器、高壓硅整流器，阻容網絡及密封放電管、限流電感、泄放電阻等，所有原件裝在一個鐵制殼體內，加蓋密封，輸入電源采用航空圓型插座，紅色氖泡指示燈，輸入座采用M18×螺紋聯接。
點火器可通過控制電路操作，為適應不同燃料對點火的要求，本所設計了從貯能2焦耳到20焦耳等不同能量的點火器，可供用戶選擇配套。

○主要型號及技術參數：

○訂貨型號示例
高能點火器，儲能20焦耳
20 －－   一般型號－不注，便攜式－X，復式－F
口 －－   儲能等級J
注:特殊形式可按用戶要求設計制造。

●XBQ系列高能半導體點火槍
本系列點火槍采用耐高溫不銹鋼、半導體陶瓷表面放電結構，密封好，抗腐蝕，且具有發火能量大、耐結焦、抗污染、壽命長等特點。點火槍有一體式和分體式兩種結構，一體式點火槍為不可拆分的單件，分體式點火槍由點火電嘴與導電桿兩個部件螺紋聯接構成。一體式點火槍、分體式點火槍的導電桿又均有直桿與撓桿兩種形式。
○點火槍的型號與結構

○外形及安裝尺寸
○訂貨型號示例
半導體點火槍—撓桿分體式，長度L=2500mm，軟管長L3=500mm，頭部長L2=300mm
○點火槍和導電桿的系列長度

注意：非標、非系列長度可訂制。

●XPL系列高壓屏蔽電纜
本系列電纜用于聯接高能點火器與點火槍，以實現點火能量的可靠、低損耗傳輸。且可屏蔽點火能量的雜散輻射，防止對其他現場電子設備的電磁干擾。

○主要技術參數

○電纜形式

○高壓屏蔽電纜外形
注：電纜兩端聯接螺紋均為M18×1，非標螺紋或長度均可訂制。

○電纜長度系列

○訂貨型號示例
高壓屏蔽電纜，兩端彎接頭，長度L=6000mm
XPL -WW-6000，其中6000為電纜長度L
