新型液壓全自動皮帶調偏裝置

概述

本公司在吸收國內外先進技術和多年現場實踐的基礎上，自發研制出了新型高效全自動液壓皮帶對中裝置，目前已成功應用于冶金、礦山、電力、建材、煤炭等行業的皮帶輸送系統，是預防和校正皮帶跑片的最理想設備。

特點

液壓全自動皮帶調偏裝置對中裝置有上、下條形托輥的功能和獨特的液壓校正功能于一身，因此具有高效校正速度。

自動檢測此時跑偏予以校正，使皮帶始終處于合理狀態運行，因而抵消皮帶機因安裝不當、運轉失靈、特料沖擊、負荷變化、皮帶斷面間伸長率不均勻等現象。

液壓全自動皮帶調偏裝置是調心論的摩擦旋轉產生動力，故無需電源，自動調整、自動校正，具有結構簡單、性能可靠、安裝方便等特點，采用全封閉結構，故能在任何惡劣環境下正常工作。

工作原理

液壓全自動皮帶調偏裝置是由調心輪與油泵組成的調心輪復合泵、集成塊和油缸組成組合油缸、油管機及支承支架構成。

當皮帶居中運行時，皮帶與左右兩只條形輪復合泵下接觸屬于正常運行，如果皮帶在運行偏左時，啟動左側調心輪復合泵，調心輪一面產生反向推力，把皮帶推向中間一面，隨著皮帶運行帶動皮帶油幫轉動產生壓力，油經管道至組合油缸，推動油塞帶動（上或下）調心托輥向前偏轉，驅使皮帶向右跑而居中。反之，皮帶偏右時，右邊的調心輪復合的一面把皮帶向中推，一面旋轉產生壓力油組合拉動活塞桿帶動（上或下），調心托輥向后偏轉驅使皮帶向左跑而居中。

選型說明

1、液壓全自動皮帶調偏裝置分為上和下兩系列；

2、可根據皮帶傳送機的單向運輸和雙向運輸的工作方式選型參考四型號說明；

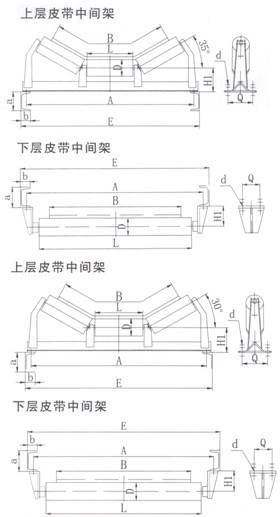

3、請用戶將使用的皮帶輸送機與下圖尺寸對照，如有不同請提供所使用的輸送機尺寸。

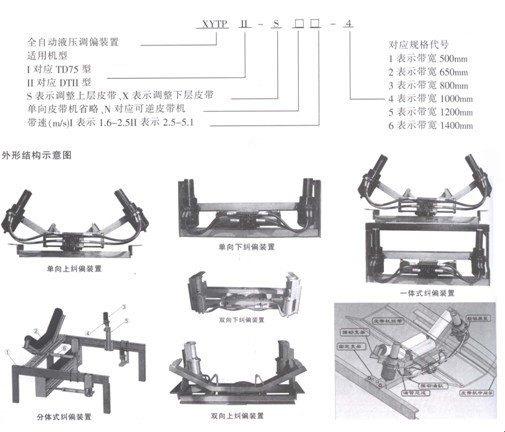

產品型號編制規則

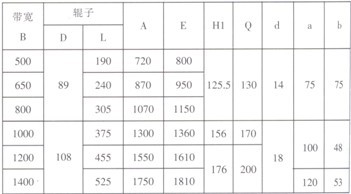

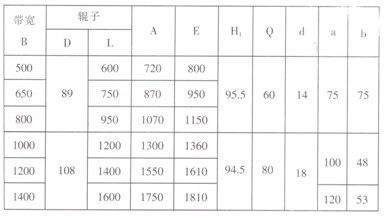

TD75型皮帶機用戶需要確定規格參數見下圖表

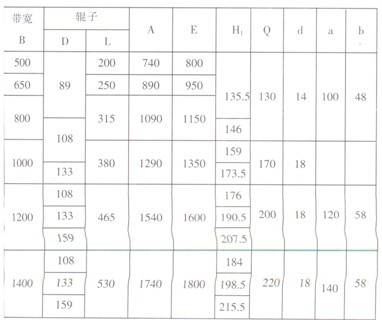

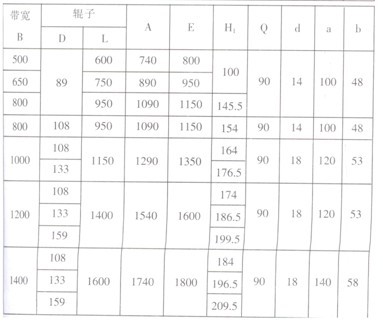

DTII型皮帶機用戶需要確定規格參數見下圖表

安裝說明

1、液壓全自動皮帶調偏裝置可安裝在皮帶需要糾纏校正的場所，安裝請參考使用說明書；

2、液壓全自動皮帶調偏裝置使用的液壓油為HM-32，加油過濾精度２０u;

3、對于新增用戶，本公司一律派技術人員指導安裝，調試
