NJGC-30型膠帶式稱重給煤機是用于燃煤火力發電廠鍋爐制粉系統的主要給煤設備。具有連續給煤、動態計量準確、精度高、自動控制密封風反竄，使系統運行更為安全可靠。動態計量誤差優于±0.50％。

設備組成：
    主要由封閉殼體、輸送系統、清掃系統、計量系統、溫控等保護系統、電動閘門與電器控制系統組成，并可根據用戶要求擴展。
工作原理:
    膠帶式稱重給煤機利用膠帶拖動原煤運行，當原煤從煤倉被膠帶拖出后，在膠帶的帶動下，靠自重與膠帶之間的摩擦力平衡地向前移動，皮帶上的物料通過稱重區域，安裝在稱重橋架下方的兩只高精度應變式稱重傳感器實時檢測煤炭的瞬時重量。
    安裝在尾部滾筒上測速傳感器，提供一系列脈沖，脈沖的頻率正比于皮帶速度。速度信號和重量信號通過稱重儀表的放大、整形、A/D轉換處理與積分運算，利用儀表PID調節輸出控制信號給變頻器以動態調節皮帶速度，從而保證給給煤機的連續、均勻、定量給煤。
主要技術性能：
1．本系列產品技術參數
（1）計量精度：±0.5%(可選±1.0%)
（2）膠帶寬度：400～1800mm
（3）輸送能力：1～250t/h
（4）輸送機長度：1600mm到15000mm（入料口到出料口中心距）
（5）調速范圍：0~0.2m/s(變頻無極調速)
（6）溫度控制：﹤120℃
（7）狀態、報警等信號：無源、開關量信號
（8）電流輸出：4-20mA電流信號
（9）通訊接口：RS232或RS485C、

2.主要特征
◆全封閉耐壓式圓筒形結構，有郊防止粉塵外溢，可保證現場文明生產；
◆所有出軸點采用盤根密封，滿足設備承壓要求；
◆給煤機為平托輥結構，皮帶采用環形無接頭裙邊阻燃膠帶，裙邊高度為40mm；
◆完善的報警系統可及時地發現并排除堵煤、斷煤、過煤、超溫和皮帶跑偏等故障；

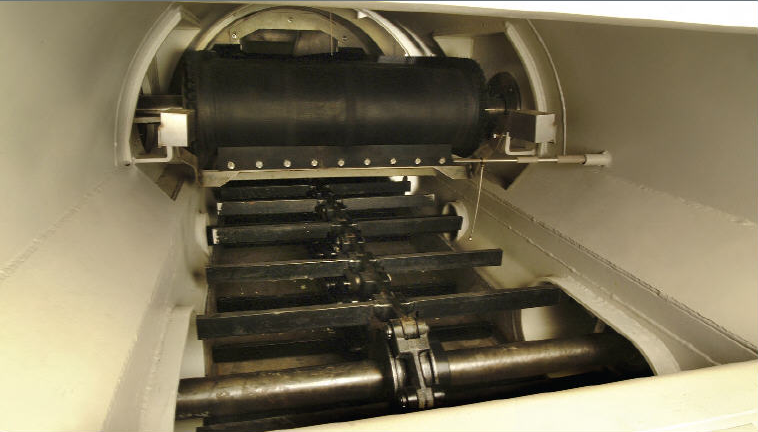

◆給煤機底部采用鏈?zhǔn)焦伟遢斔蜋C(jī)對飛灰進行清掃；
◆具有調偏、防偏結構，可確保輸送正常穩定運行；
◆回程皮帶裝有重力式自動糾偏裝置，確保皮帶正常運行不跑偏；
◆主、從動滾筒支承采用帶座軸承，潤滑均在殼體外部;
◆給煤機兩端設有方便的檢修端門，帶有觀察窗；
◆給煤機機體上設有多個照明燈，燈泡在不停機的情況下可方便的進行更換；
◆可選的變頻無級調速運行平穩，不僅節能降耗，而且可滿足現場開環或閉環調節不同流量的要求；
◆速度傳感器采用尾部安裝，減少因皮帶打滑造成的誤差，增加速度傳感器的可靠性；

 可選設備
◆可選的在線負載調零功能，有效保證給煤機的使用精度；
◆可選的張力測量系統，有效保證稱重精度和斷帶檢測；
◆可選進料口閘門，可采用手動/電動驅動；
◆可選卸料口閘閥，閘門型式采用快速關斷型，驅動方式為氣動或電動；
◆進料口按現場需要設計，滿足用戶特殊要求。
